一、项目概况

1.1项目名称

高速收费站污水处理系统修复设备方案（下称“本项目”）。

1.2工程建设规模

站点计划总处理水量25t/d。

1.3处理水排放

污水处理后的水排放至纳污水体。

1.4项目内容

项目建设内容包括红线范围内的基础工程、排水工程、结构工程、交叉工程、附属工程（照明工程、景观绿化工程等）及沿线设施等。

1.5处理水情况介绍

广西省钦州至崇左高速公路主线的污水水体，污水需要再进行二级处理，按照现在的情况不管不顾，就会对当地生态造成很大的影响，本项目针对收费站的污水处理系统的修复，改善高速公路环境，故本方案采取可持续运行的一体化污水处理设备来进行收费站污水处理系统的修复。

二、设计基础资料

2.1设计依据

2.1.1编制方案采用主要规范及标准

建设单位提供的资料。

2.1.2编制方案采用的主要规范与标准

1、国家法律、法规、条例

在我国，环境保护作为一项基本国策加以贯彻，受到全社会和各级政府的高度重视，污水处理站的设计是在以下国家法律文件、法规、条例的背景下编制的。

（1）《中华人民共和国环境保护法》；

（2）《中华人民共和国水污染防治法》；

（3）《中华人民共和国国家标准》（gb）；

2、技术规范与标准

在进行污水站的设计、建设、运营以及所选用的材料等均符合国家和地方相关的规定和标准，其中涉及到的规范和标准如下：

（1）《农村生活污水处理设施水污染物排放标准》(db 14/t 726-2019)；

（2）《农村生活污水处理技术指南》（db14/t727-2020）；

（3）《城镇污水处理厂污染物排放标准》（gb-18918-2002）；

（4）《室外排水设计规范》（gb50014-2006）；

（5）《污水综合排放标准》（db14/1928-2019）；

（6）《农村生活污水处理工程技术标准》(gbt 51347-2019)；

（7）《供配电系统设计规范》（gb50052-2009）；

（8）《镇(乡)村排水工程技术规程》（cjj 124‐2008）。

2.2编制原则

设计方案应满足国家有关部门对污水处理工程设计文件的编制规定和深度要求，并符合现行国家、地方或行业有关工程建设规范及标准。充分考虑当地的环境因素做到因地制宜，污水处理工艺确保污水处理后稳定达到要求的水污染物排放标准。

(1) 贯彻执行国家和地方有关环保的政策，符合相关法规、规范及标准。

(2) 依据污水水质特点，采用先进、可靠的处理工艺和设备，实用性和先进性兼顾，保证污水达到用户要求的出水指标。

(3) 设计时充分考虑后续的运行状况，做到因地制宜符合农村实际，设备故障少，运行简单，可持续运行，不需要专职人员，运维成本低。

(4) 充分考滤污水处理站在处理过程中产生的环境污染及臭气排放。采取有效措施，减振、降噪，防止对环境产生二次污染。

(5) 通过设计中的总体优化，采用先进的节能技术，节约能源，最大限度地降低运行电耗、药剂及人工等成本。

以保护水源，改善环境,提高乡村人居环境为目标，对该生活污水进行治理，充分发挥建设该项目的社会效益和环境效益。

2.3设计范围

本项目方案编制范围：

从生活污水进入污水处理站到处理后达标排放；污水处理站范围内的工艺设计，结构设计，电气及自动化控制，设备选型等；本污水处理站的工艺流程图的设计。

2.4本工程设计处理水量

根据建设单位提供的资料和信息，确定污水处理站处理水量为25t/d。

2.5设计进出水水质

2.5.1设计进水水质

根据对各个地方的污水进水指标研究，参考《给水排水设计手册》第三版第5册城镇排水得出一体化污水处理设备进水水质参数如表2-1所示：

                             表2-1进水水质                          单位mg/l

2.5.2设计出水水质

根据项目现场实际情况，出水水质应满足《城镇污水处理厂污染物排放标准》（gb-18918-2002）标准中的一级b级标准，污水经我司一体化设备处理后可达到该标准，达到达标排放。

                        表2-2出水水质（gb18918-2002）                单位mg/l

三、设备介绍

3.1主体设备（埋地罐体）

项目主体一体化污水处理设备25t/d，经过项目小组讨论选用kj-6022型号的一体化污水处理设备，表3-1是一体化污水处理设备的设备基本信息：

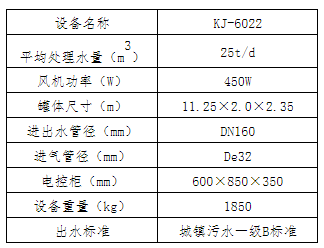

表3-1设备基本信息表

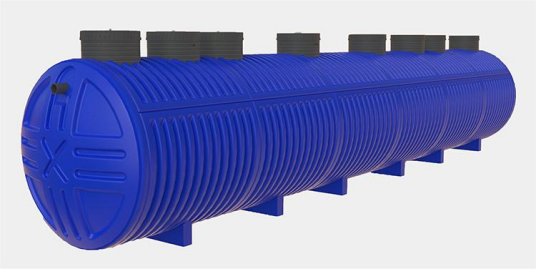

图3-1是一体化污水处理设备（kj-6022）的设备外观图：

图3-1设备外观图

3.2原理说明

3.2.1技术原理

“a/o-mbbr”污水生化处理工艺是对传统 (即 a/o) 工艺的全面提升， 优化设置功能明晰的缺氧池、好氧池及高效脱氮池，强化了脱氮除磷的效果。

a/o-mbbr 一体化技术在实现污水处理回用的同时，实现了有机污泥的 大幅度减量，剩余活性污泥少，成功助力解决剩余污泥处置难题。

f/m 比是影响污泥增值的重要因素，低 f/m 将使得生化系统中污泥处于高 度内源呼吸相，进入系统有机基质最终被内源呼吸而代谢成为二氧化碳、水及少 量无机盐。

新增有机物在活性菌的作用下一部分被分解为小分子有机物，继而被氧化分 解为 co2、h2o 等无机物；另一部分被合成为细胞。在低污泥负荷条件下，该细 胞作为营养物在活性菌作用下一部分又被分解为小分子有机物，继而又被氧化分 解为 co2、h2o 等无机物；另一部分又被合成为新细胞。依此类推，在低污泥负 荷条件下，该新细胞又作为营养物在活性菌的作用下继续作分解与合成的代谢， 直至细胞最后全部代谢为 co2、h2o 等无机物。由下图可见，从整个分解、合成 代谢的过程来看，有机物已被彻底代谢，系统内有机污泥没有富集增长。

在 o 段工艺过程中，部分 cod 被转化为新的活性污泥，同时部分老化污泥 被消化和矿化，实现了污泥的自动消化和降解平衡，减小有机性污泥排放。

当系统内新增细胞等于代谢速率时，有机污泥零增长。实践证明当污泥自身消化与增殖达到动态平衡时，系统内的污泥负荷基本维持在 0.072kg (cod) /kg (mlss ·d)。进水有机污染物浓度高，新增细胞多，代谢速率高，mlvss 升高； 反之，进水有机污染物浓度低，新增细胞少，代谢速率低，mlvss 降低。 由于 膜生物反应器能够将细菌截留下来，污泥浓度随进水浓度可以在比较宽的范围内 波动，确保系统能在 0.072kg (cod) /kg (mlss ·d) 这个污泥负荷下运行，实 现有机剩余污泥减量排放。且通过不排泥或微排泥方式的运行，可以维持较长污 泥龄，抑制了丝状菌的增殖，解决了的污泥膨胀问题。

3.2.2工艺简述

(1)“a/o-mbbr”处理工艺中，污水通过粗/细格栅去除污水中大块

悬浮物固体后流入调节池；

(2) 污水在调节池中进行均质、均量处理；

(3) 通过提升泵将调节池中污水送入一体化污水净化设备中，进行生化处 理后达标排放；

3.2.3工艺特点

占地面积小，基础设施配套简单；

模块化组装设计，安装、运输、升级高效；

封闭式设计，防止气味挥发，杜绝二次污染；

专业化外观设计，与周围环境相融合。

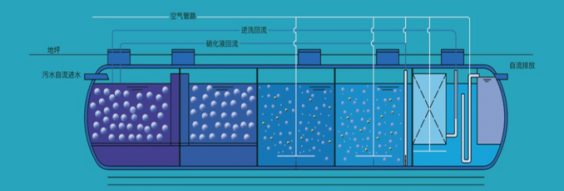

图3-2工艺流程图

3.3设备优点

污水设备选用的工艺能耗小，此工艺技术先进，运行成本低，具有节能，减少运行时间，减少人员班次和劳动强度等优点，适合于各种小型的污水处理工程。

通过设置缺氧循环滤床，提高污染物的去除率；氧化池水流属于完全混合型，能有效抵抗水质、水量变化的冲击负荷，提高处理装置运行的稳定性。形成缺氧—好氧脱氮工艺，具有良好的脱氮作用。由于在好氧处理前面设置了一个缺氧池，剩余污泥量很少。

污水净化系统主体采用hpde材质模具成型，工厂标准化批量生产，其施工周期比同等规模的混凝土池、玻璃钢池大大缩短，具有施工周期短、工程上马快等优点。采用模块化设计，如果建设单位以后处理规模增加，只需根据水量加装一套处理模块即可使用。

本工程中除电控外，所有处理设施均可建于地面以下，地表以上可覆土做绿化带，不占地上用地。

本装置采用先进、成熟的处理工艺，处理后水质指标达到（排放标准）中的二级标排放标准。

本系统的控制系统，自动化程度高，运行管理简便。

3.4电气自控

3.4.1自动化控制

自动化控制系统根据污水处理工艺及生产管理的要求配置，且系统中设置相应的现场控制柜和远程监控装置。

现场控制柜采用可编程序控制器（plc）控制，体积小、能耗低、可靠性高、控制灵活，能够实现机电设备的完全智能化；柜面设有手自动转换开关、起停按钮和指示灯，方便现场调试和检修，也可作为生产过程中临时、应急操作手段。正常情况下，由plc自控系统根据工艺流程要求实现自动控制。当选择开关处于远程位置时，借助远程plc对设备进行远程集中控制；柜内除plc外，另设置断路器，接触器，继电器等电气元件，均采用耐高温耐腐蚀等知名品牌，能够满足现场各种复杂运行条件；柜子底部装有接地铜排，保证柜体和设备可靠接地。

通过plc微电脑控制系统对污水处理设备进行供电和控制，实现污水处理设施自动运行，减少人员成本的投入和增加运行的稳定性.

3.5设备运营维护

kj-4015运营维护只需要一个兼职人员定期巡视，定期检查即可，轻松便捷，简单易懂，主要由以下五点组成，详尽见说明书。

1.避免发生缺氧事故

管理人员如需进入罐体内，应事先注意通风是否良好，必要时先测定氧气浓度，确认是否安全。

2.避免跌落和受伤事故

①管理人员维护检查作业时不得穿着易打滑的鞋子。

②作业过程中，需在设备周围放置醒目的标识牌，避免闲杂人员进入作业现场。

③作业完成后，检查人孔盖是否完好，并盖好固定，禁止在上方放置重物或杂物，必要时应上锁管理。

3.避免造成火灾事故

管理人员不得将杂物放置在风机、控制柜、电线和电缆等设施上方或附近，以免造成火灾事故。

4.遵守相关设备设施的使用说明

①按照kj-卧罐系列产品使用说明书相关内容，保障设备正确操作和正常运行。

②按照机械部件和电气设备的使用说明书，了解掌握如风机、电磁阀、控制柜等的操作和方法，保障设备的良好运行。

5.定期进行检查和维护

定期对kj-卧罐系列产品进行检查和维护，如罐体、内部结构、风机等，检查和维护方法按照使用说明书相关内容进行，并进行记录。

除了在设计、制造、建设施工阶段以及使用方法方面必须正确外，日常维护管理的检查也非常重要。在kj-卧罐系列产品的维护检查过程中，对发现的问题及隐患应及时排除。

四、图纸布置

4.1工程图设计

4.1.1高程布置

（1）合理设计处理构筑物的水位高程，保证水处理各工艺段以及地形之间高程互相协调与适应，尽量减少提升高度，节约能源。

（2）合理设计各构筑物的水头损失，保证水流顺畅，并能够节约能耗。

（3）合理衔接现有地形与站区建成地坪，考虑二者的地坪高差平衡土方，尽量减少土方开挖量。

（4）污水处理站构筑物采用地下式结构，不需要地上建筑设备房，增氧风机设置在室外电控柜中。污水经过调节池等提升，然后重力流入处理设备处理后直自流排放。

4.1.2总图设计原则

1. 布置原则

（1）按照不同功能分区，并进行绿化布置。

（2）处理构筑物与周围建筑物之间间距的确定，考虑各管道施工维修方便。并根据人流、物流及运输方便，布置道路。

（3）处理构筑物和建筑物的布置应相互协调，减少相互干扰。

2. 平面布置

在处理站内按要求设置道路，同时根据环境要求对污水处理站构筑物周围进行绿化美化布置；在站区各建、构筑物之间布置次要通道，以满足运输等要求。

3. 地基处理

地基情况及构筑物基础形式暂按常规确定

4. 防腐设计

污水处理工程中部分物品和材料处于腐蚀性环境，需进行防腐考虑，以减少水中污染物和腐蚀性气体对构筑物、建筑物、设备等的腐蚀，确保设备和设施的运行安全，保证工程质量。

4.2布置方案

4.2.1布置原则

1）按照不同功能分区，并进行绿化布置。

2）处理构筑物与周围建筑物之间间距的确定，考虑各管道施工维修方便。并根据人流、物流及运输方便，布置道路。

3）处理构筑物和建筑物的布置应相互协调，减少相互干扰。

4.2.2平面布置

在处理站内按要求设置道路，同时根据环境要求对污水处理站构筑物周围进行绿化美化布置；在站区各建、构筑物之间布置次要通道，以满足运输等要求，平面布置图如图4-1平面布置图所示。

图4-2竣工效果图（仅供参考）

图4-3案例图（仅供参考）

五、设备报价

5.1编制说明

污水处理工程规模为日处理污水25 m³/d，出水水质达到《城镇污水处理厂污染物排放标准》（gb-18918-2002）标准中的一级b级标准。本设计造价估算编制的内容包括关于污水处理设备的全部设备、土建、基坑、安装工程、电气、自控工程。

5.2设备清单

kj-6022设备清单（25t/d）

六、案例展示

6.1设备安装案例

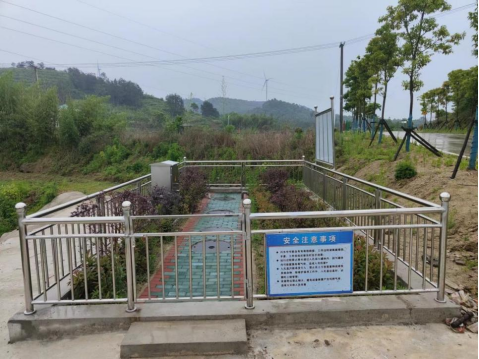

7、k8凯发天生赢家的介绍
